Jos olet aloittamassa osittaista mallinnussuunnittelua Solidworks-ohjelmalla ja haluat tietää miten lisätä ja muokata JPG – kuvia Jatka sitten lukemista tässä ohjelmassa useita työkaluja tarpeidesi mukaan. Mutta ensin annamme sinulle lyhyen katsauksen tästä ohjelmasta.
Solidworks
Se on tietokoneavusteinen suunnittelu (CAD), jonka tarkoitus on mekaaninen mallinnus 2D- ja 3D-muodossa. Ohjelmisto sallii suunnittelun manipuloinnin helpottamalla pyörimisen animaatiota tasossa ja luomalla osia ja kokoonpanoja, johtaen niistä teknisistä piirustuksista toisenlaisena tuotannon kannalta välttämättömänä datana.
Ohjelma perustuu uusiin mallinnustekniikoihin CAD-järjestelmät. Helpottaa suunnittelijan henkisen ajatuksen kääntämistä tietokoneavusteiseen suunnittelujärjestelmään.
Ohjelman edut
- Ohjelmisto on ulottuvuuteen perustuva järjestelmä. Muuttamalla mittoja ne auttavat vaihtelemaan koko ja muoto teoksen muuttamatta suunnittelun tarkoitusta.
- Solidworks 3D -mallit koostuvat osat, kokoonpanot ja piirustukset. Kaikki nämä komponentit heijastavat samaa mallia eri asiakirjoissa; Siksi kaikki prototyyppiin tehdyt muutokset muokataan automaattisesti muilla asiakirjoilla, jotka sisältävät mainitun mallin.
JPG-kuvien lisääminen ja muokkaaminen SolidWorksissa
Ennen kuvien lisäämistä kaikki riippuu siitä, mitä sinulla on työtilassa ja mitä sinulla on mielessä tehdä. Tätä varten tarjoamme sinulle useita vaihtoehtoja asetettavaksi tarpeidesi mukaan.
- Avaa ensin ohjelma Solidworks
- Siirry ohjelman oikeassa yläkulmassa olevaan valikkoon ”Tiedosto”, etsi näyttöön tulevassa valintaikkunassa tiedosto, jossa työskentelet. Paina sitten ”Avaa” -painiketta.
- Mene työtilaan ja napsauta sivua merkitäksesi kohta, johon kuva lisätään.
- Sitten siirryt näytön yläreunaan, napsauta valikossa ”lisää”. Napsauta sitten ”Kuva”.
- Etsi tiedosto .jpg-laajennuksella kiintolevyllä. Napsauta ”Avaa” -painiketta valintaikkunassa, kun olet valinnut kuvan.
- Kun kuva on lisätty, sinulla on työkaluja sen muokkaamiseen, mukaan lukien koon ja läpinäkyvyyden muuttaminen.
Lisää JPG-kuvia Solidworksin osiin
- Kun olemme avanneet työalueemme, menemme oikeaan ruutuun ”Ulkonäkö – kohtaukset – tarrat” ja valitsemme ”tarrat”.
- Löydämme laajan valikoiman vaihtoehtoja, joista valitsemme ”Logot”. Valitsemme ja vedämme alueellemme työskentelemään ja vapauttamaan.
- Vasemmalla puolella näkyy ruutu, jossa on logomuodon ominaisuudet. Napsautamme ”tutkia”. Etsimme ja valitsemme kuvan ja napsautamme sitten ”hyväksyä”.
- Kun kuva on lisätty, jatkamme sen muokkaamista (koko, suunta, valaistus jne.)
Lisää kuva luonnosta varten
- Menemme valikkoon, napsautamme ”uusi”.
- Näyttöön tulee ikkuna valitsemme alueemme toimimaan (Osa, kokoonpano tai piirustus). Valitsemme ”pala” ja napsautamme ”hyväksy”.

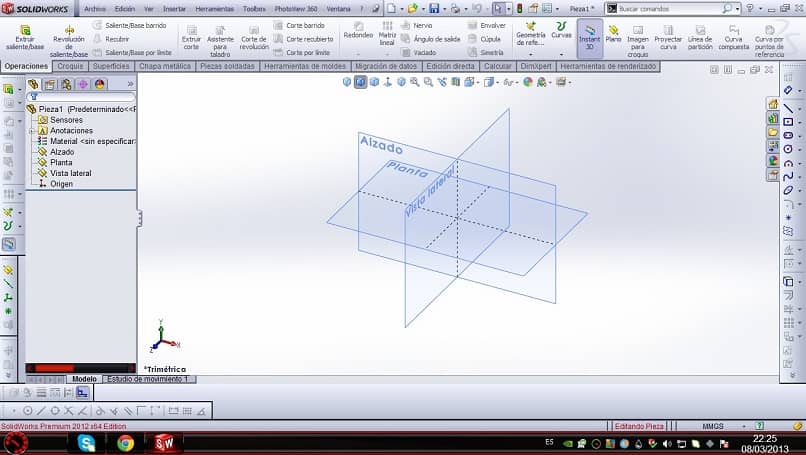

- Vasemmassa ruudussa aktivoimme ”luonnos” -välilehden ja valitsemme 3 elementtiä (korkeus, suunnitelma ja sivunäkymä). Ja näet useita ruutuja ruudulla. Aktivoimme ”sivunäkymän” hiiren oikealla painikkeella.

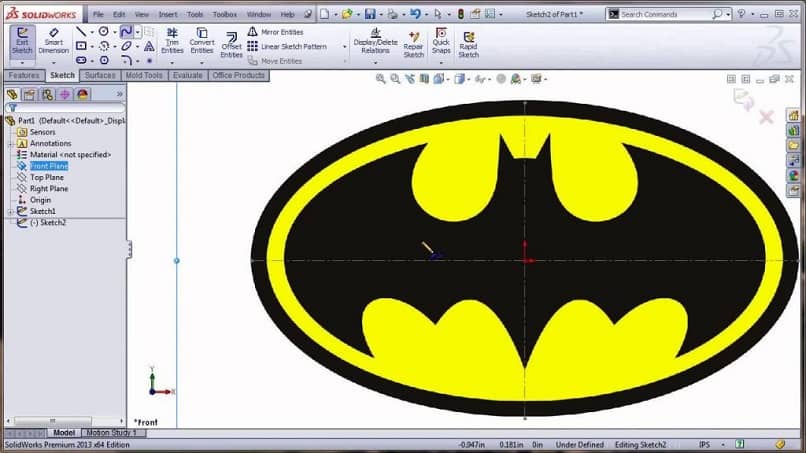

- Napsauta ylävalikossa ”Työkalut” ja sitten ”Luonnostyökalut” ja sitten ”luonnoskuvassa”.
- Valitaan lisättävä kuva.
- Ja muokkausta varten meillä voi olla vasemmalla oleva ruutu, osio ”ominaisuudet”. Voimme muokata kokoa, vaikka haluaisimme keskittää sen sivutasoon, laitamme negatiivisen arvon ”X” -akselin kenttään.
- Ja kuvan lisäämisen ja muokkaamisen vaiheet toistetaan seuraavalle ”Korkeus” -tasolle.
Toivomme, että tässä artikkelissa ilmaistu tieto ohjaa sinua ratkaisemaan yleisiä ongelmia, kuten kohteen tai kuvan lisääminen töihin. Tavoitteenamme on helpottaa ohjelmien käyttäjien hallintaa ponnahdusikkunat, jotka liittyvät CAD-ohjelmistoihin, kuten Paint 3D niin saavuttaa haluttu tavoite. Tärkeä huomautus: Jotta voit nauttia CAD-järjestelmien, kuten Autocadin, eduista, on välttämätöntä, että pysyt ajan tasalla sen uusimmasta versiosta. Jos haluat ilmaista kokemuksesi tästä suunnittelusovelluksesta tai Solidworksista, voit kertoa meille.
