Joskus on kätevää kytkeä ATX -virtalähde päälle manuaalisesti ilman tietokoneen emolevyä, jotta voidaan testata, toimiiko se oikein. Tästä syystä suosittelemme lukemaan tämän artikkelin, jonka avulla opit Kuinka kytkeä ATX -virtalähde päälle ilman tietokoneen emolevyä?
Mikä on ATX -virtalähde?
Oletko koskaan miettinyt, mikä on tietokoneen virtalähde? Tässä tapauksessa olet ehkä nähnyt termin ATX, joka tarkoittaa ”Advanced Technology Extended”. ATX viittaa toisen sukupolven virtalähteeseen. Tämä laite on asennettu tietokoneeseen ja muuntaa vaihtovirran sähköenergiasta tasavirraksi.
ATX -virtalähde alentaa jännitettä niin, että siihen voidaan liittää muita laitteen osia. Tällä tavoin laitteet suojataan jännitepiikkeiltä tai virtalähdeongelmilta.
Mitkä ovat ATX -virtalähteen ominaisuudet?

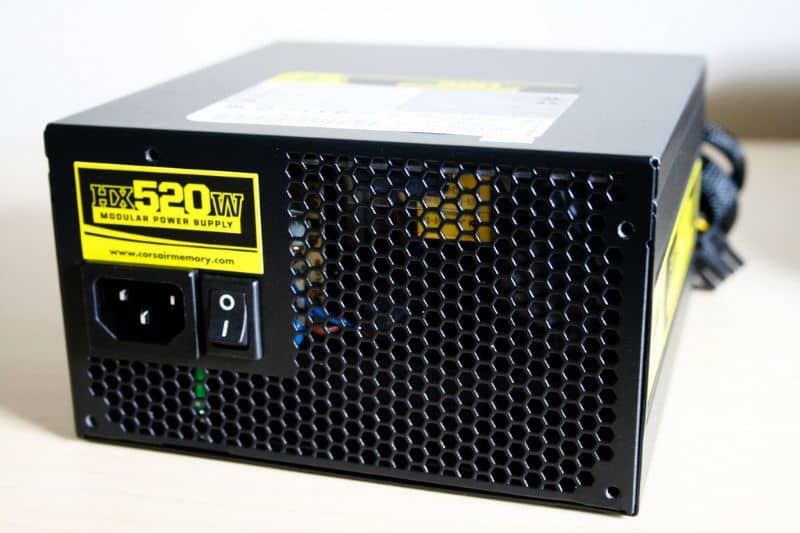

ATX -virtalähde mahdollistaa sen sammutuksen manipuloinnin ohjelmiston avulla. Lisäksi joissakin malleissa on kytkin, joka sijaitsee takana; Tämä mekanismi auttaa välttämään tarpeetonta sähköenergian kulutusta ”valmiustilassa”.
Yleisesti, nykyaikaisissa ATX -virtalähteissä on digitaalinen painike joka korvaa mekaanisen kytkimen. Lisäksi ATX -virtalähteet voidaan integroida vanhoihin ja uusiin mikroprosessoreihin.
Kuinka kytkeä ATX -virtalähde päälle ilman tietokoneen emolevyä?
se on mahdollista kytke ATX -virtalähde päälle ilman emolevyä tai tietokoneen ”emolevy”. Tätä varten voit seurata alla selostettuja vaiheita.
Materiaalit, joita tarvitaan ATX -virtalähteen syöttämiseen ilman emolevyä
Jos haluat kytkeä ATX -virtalähteen päälle ilman tietokoneen emolevyä, tarvitset CD- / DVD -aseman tai jonkin muun laitteen, joka muodostaa yhteyden virtalähteeseen ja voltimittari tai ”testeri”. Näillä välineillä voit ottaa seuraavan askeleen.
Testaa ATX -virtalähde ilman emolevyä
Irrota ATX -virtalähde emolevystä (jos se on asennettu tietokoneeseesi) ja käytä tätä vaihetta ja puhdista tietokoneen virtalähde, jos sitä käytetään pitkään. Kun lopetat tämän työn, jatka sillan tekemistä johtimien 14 ja 15 välillä (vihreä ja musta johto vastaavasti). Vihreä johto kytkee virtalähteen päälle, kun se on kytketty maahan, kun taas musta johto palvelee maadoitusta.
On suositeltavaa kytkeä mikä tahansa laite, kuten CD- / DVD -asema, virtalähteeseen, jotta se ei heikkene, koska sitä ei ole kytketty.
Käytä volttimittaria
Tässä vaiheessa sinun on käytettävä voltimittaria liittimen eri jännitteiden mittaamiseen. Näin voit selvittää, toimiiko virtalähde oikein. Tästä syystä volttimittarista tulee välttämätön työkalu tietokoneen korjaamisessa, kun se ei käynnisty tai käynnisty.
Tässä mielessä on suositeltavaa mittaa liittimien päät sen jännitteen tarkistamiseksi. Mustat johdot osoittavat maadoitusta, keltaisen johdon jännitteen tulee olla +12 volttia ja punaisen johdon jännitteen on oltava +5 volttia.
Jännitteet 20-nastaiselle ATX-virtalähteelle
A 20-nastainen ATX-virtalähde sen jännitteiden tulisi olla seuraavat: nastat 1, 2 ja 11 (keltaiset johdot) jännite on +3,3 VDC. Nastat 3, 5, 7, 13, 15, 16 ja 17 (mustat johdot) on merkittävä merkillä COM tai ”maa”.
Toisaalta nastat 4, 6, 19 ja 20 (punaiset johdot) osoittavat +5 VDC. Nasta 9 on +5 VSB, nasta 8 on PWR_OK ja nasta 14 on PS_ON #.
24-nastaisen ATX-virtalähteen jännitteet
A 24-nastainen ATX-virtalähde sen on ilmoitettava nämä jännitteet kussakin nastassaan. Nastat 1, 2, 12 ja 13 jännitteen tulee olla +3,3 VDC, kun taas nastat 4, 6, 21, 22 ja 23 ovat +5,5 VDC.
Nastat 3, 5, 7, 15, 17, 18, 19 ja 24 on merkittävä merkillä COM tai ”maa”. Toisaalta nastat 10 ja 11 ovat + 12V1 DC, nastan 14 on oltava -12V1 DC. Nastan 9 pitäisi osoittaa + 5 VSB ja nastan 8 heijastaa jännitettä PWR_OK: lle ja nasta 16 on jännitettä PS_ON #.
